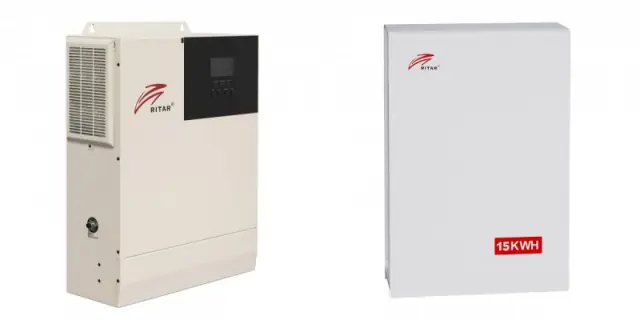

Комплект гібридний сонячний інвертор Ritar SM-5K-48V-X + батарея Ritar BAT-15KWH-51.2V-140A SM-5K-48V-X/BAT-15KWH-51.2V

Опис Комплект гібридний сонячний інвертор Ritar SM-5K-48V-X + батарея Ritar BAT-15KWH-51.2V-140A SM-5K-48V-X/BAT-15KWH-51.2V

Комплект системи енергозбереження, що складається з гібридного сонячного інвертора потужністю 5КВт та батареї ємністю 15 КВгод. Для підключення комплекту не знадобляться жодні додаткові дроти або спеціальні навички, обладнання повністю сумісне та налаштоване. Достатньо інтегрувати систему в мережу вашого будинку, квартири або офісу, і ви отримаєте надійну і довговічну систему енергозбереження. При підключенні сонячних панелей можна досягти як повної автономності, так і значної економії при оплаті за електроенергію.

ІНВЕРТОР RITAR SM-5K-48V-X

Серія SM – це новий тип змішаного інверторного накопичувача сонячної енергії, що поєднує в собі накопичувач сонячної енергії, накопичувач муніципального заряду і синусоїдальний вихід змінного струму. Він використовує управління DSP та вдосконалений алгоритм управління для досягнення характеристик високої швидкості реакції, високої надійності та високих промислових стандартів. Існує чотири режими заряду, а саме: тільки сонячна енергія, пріоритет мережевого живлення, пріоритет сонячної енергії, мережеве живлення та сонячна енергія; і два додаткових режими виходу, а саме: інвертування та мережеве живлення, щоб задовольнити різні потреби застосування.

Посібник користувача

Особливості

• Повне цифрове управління подвійним замкнутим колом напруги та струму та вдосконалена технологія ШІМ для виведення чистої синусоїди


• Два режими виходу, тобто байпас мережі та вихід інвертора, можуть забезпечити функцію безперебійного живлення


• Чотири додаткових режими заряду: тільки сонячна енергія, пріоритет мережі, пріоритет сонячної енергії та змішаний заряд


• Удосконалена технологія MPPT з ефективністю до 99.9%


• Широкий діапазон напруги MPPT


• З функцією активації літієвої батареї за допомогою сонячної енергії та живлення від мережі змінного струму, підтримує підключення свинцево-кислотного акумулятора та літієвої батареї


• LCD-екран та 3 світлодіодні індикатори динамічно відображають дані системи та стан роботи


• Кулісний перемикач Увімк./Вимк. може контролювати вихід змінного струму


• Завдяки функції режиму енергозбереження зменшуються втрати холостого ходу


• Інтелектуальний вентилятор з регульованою швидкістю застосовується для ефективного відводу тепла та подовження терміну служби системи


• Володіє декількома функціями захисту та всебічним захистом на 360°


• Має повний захист від короткого замикання, захист від перенапруги та зниженої напруги, захист від перевантаження, захист від зворотного заповнення тощо


• Має функцію змішаного навантаження: коли акумулятор не підключений, фотоелектрична та комерційна енергія можуть одночасно подавати живлення на навантаження (якщо немає акумулятора, комерційна енергія повинна бути підключена). Коли батарея повна, вона також може перейти в режим змішаного навантаження, що дозволяє повністю використовувати фотоелектричну енергію

Характеристики

• Номінальна вхідна напруга: 220 / 230 В змінного струму


• Діапазон вхідної напруги: (170 В ~ 280 В) ±2%, (90 В - 280 В) ±2%


• Частота: 50 Гц / 60 Гц (автоматичне визначення)


• Частотний діапазон: 47 ±0.3 Гц ~ 55 ±0.3 Гц (50 Гц); 57 ±0.3 Гц ~ 65 ±0.3 Гц (60 Гц)


• Захист від перевантаження/короткого замикання: захисний вимикач


• Ефективність: >95%


• Час перетворення (байпас та інвертування): 10 мс (типове значення)


• Захист від зворотного потоку змінного струму: так


• Максимальний струм перевантаження байпасу: 40 А

• Форма кривої вихідної напруги: чиста синусоїда


• Номінальна вихідна потужність (ВА): 5000


• Номінальна вихідна потужність (Вт): 5000


• Коефіцієнт потужності: 1


• Номінальна потужність: 230 В змінного струму (200/208/220/240 В змінного струму налаштовується)


• Похибка вихідної напруги: ±5%


• Діапазон вихідних частот (Гц): 50 Гц ±0.3 Гц, 60 Гц ±0.3 Гц


• Ефективність: 90%


• Захист від перевантаження:



  • (102%<навантаження<125%) ±10%: повідомлення про помилку і вимкнення виходу через 5 хвилин


  • (125%<навантаження<150%) ±10%: повідомлення про помилку і вимкнення виходу через 10 секунд


  • Навантаження>150% ±10%: повідомлення про помилку і вимкнення виходу через 5 секунд




• Пікова потужність: 10000 ВА


• Потужність двигуна під навантаженням: 4HP


• Захист від короткого замикання на виході: захисний вимикач


• Технічні характеристики байпасного вимикача: 40 А


• Номінальна вхідна напруга акумулятора: 48 В (мінімальна пускова напруга 44 В)


• Діапазон напруги акумулятора: 40.0 В ~ 60 В постійного струму ±0.6 В (сигналізація про знижену напругу / вимкнення напруги / сигналізація про підвищену напругу / відновлення напруги ... РК-екран з можливістю налаштування)


• Режим енергозбереження: навантаження ≤50 Вт

• Тип акумулятора: свинцево-кислотний або літієвий


• Максимальний струм заряду: 104.1А


• Похибка струму заряду: ±5 А постійного струму


• Діапазон напруги заряду: 40-60 В постійного струму


• Коротке замикання: вимикач і запобіжник


• Захист від перезаряду: вимкнення заряду через 1 хвилину після сигналу тривоги

• Максимальна напруга холостого ходу фотоелемента: 500 В постійного струму


• Струм короткого замикання на вході фотоелектричного модуля (ISC): 30 А


• Діапазон робочих напруг фотоелектричних перетворювачів: 120-500 В постійного струму


• Діапазон напруг MPPT: 120-450 В постійного струму


• Діапазон напруги акумулятора: 40-60 В постійного струму


• Максимальна вхідна потужність: 5500 Вт


• Діапазон струму заряду сонячної енергії (регульований): 0-80 A


• Захист від короткого замикання заряду: запобіжник


• Захист електропроводки: захист від зворотного підключення

• Характеристики автентифікації: CE(IEC 62109-1)/FCC/SAA


• Клас автентифікації ЕМС: EN61000


• Діапазон робочих температур: від -10°C до 55°C


• Діапазон температур зберігання: -25°C ~ 60°C


• Діапазон вологості: від 5% до 95% (тришаровий захист лакофарбового покриття)


• Шум: ≤60 дБ


• Розсіювання тепла: автоматичне охолодження з регульованою швидкістю подачі повітря


• Інтерфейс комунікації: USB/RS485 (WiFi/GPRS опціонально) / сухе керування вузлом


• Розміри: 426 мм х 322 мм х 126 мм


• Вага: 10.5 кг

БАТАРЕЯ RITAR BAT-15KWH-51.2V

Посібник користувача

Особливості

• Призматичні елементи LiFePO4 з тривалим терміном служби підходять для зберігання енергії


• Низьковольтна система, продукт безпечний у використанні


• Підтримка паралельного підключення для більшої кількості енергії або більшої потужності інвертора


• Сертифікація елементів: UN38.3, ROHS, IEC62619, UL1973 та UL9540A


• Гнучка та проста установка, підтримка настінного монтажу


• Широкий діапазон робочих температур


• Термін служби >6000 циклів


• Інформативний дисплей SOC, RUN, ALARM


• Захист OVP, LVP, OCP, OTP, LTP


• Порт зв'язку RS485, CAN для інвертора

Характеристики

• Номінальна напруга: 51.2 В


• Номінальна ємність: 280 А⋅год


• Загальна енергія: 14336 Вт⋅год


• Розміри: 520 х 200 х 865 мм


• Вага: 123 кг


• Макс. струм заряджання: 140 А


• Макс. струм розряджання: 140 А


• Струм імпульсного розряду: 180 A @ 10 с


• Напруга заряджання: 55.2~57.6 В


• Напруга закінчення розряджання: 44.8 В (резервне застосування) / 48 В (циклічне застосування)


• Робоча вологість: 0~95% RH (без конденсації)


• Діапазон робочих температур:



  • Стандартний продукт: заряд: 0°C ~ +55°C, розряд: -20°C ~ +55°C


  • З додатковим нагрівачем: -30°C ~ +55°C (заряд/розряд)




• Строк служби: >6000 циклів


• Розрахунковий календарний термін служби: 10 років


• Інтерфейс підключення: RS485, CAN


• Захист: перенапруга, низька напруга, перевантаження по струму, перегрів, низька температура, коротке замикання


• Підтримка паралельного підключення: так (макс. 15 шт.)
