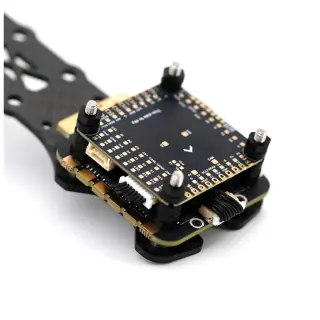

Політний стек TBS Lucid H7 Stack 8S 60A

Опис TBS Lucid H7 Stack 8S 60A

Специфікація:

• Мікроконтролер: STM32H743VIH6, що працює на частоті 480 МГц, з 1 МБ ОЗУ та 2 МБ флеш-пам'яті.
• Гіроскоп: ICM42688 x 2 (подвійний гіроскоп)
• Чіп OSD: AT7456E (SPI2)
• Барометр: Infineon DPS310, підключений за I2C2.
• Виходи ШІМ: 13 каналів, включаючи спеціальний «світлодіодний» майданчик.
• Blackbox (BB): реєстрація даних, оснащена слотом для картки MicroSD (SDIO)
• UART: всього 7 (1, 2, 3, 4, 6, 7, 8), готові до інверсії сигналу
• Шини I2C: 2.
• CAN-шина: 1 доступна.
• Аналогові входи: 6 каналів АЦП (VBAT, Струм, RSSI, аналоговий датчик швидкості повітря, Vbat2, Cur2).
• Світлодіодні індикатори: 3 світлодіоди (синій, зелений для стану FC, червоний для живлення 3,3 В).
• Розрив: доступний розрив SPI3.
• Інтерфейс USB: роз'єм Type-C (стандарт USB 2.0).
• Рознімання JST:
• 1x JST-SH1.0 8-контактний (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
• 1x JST-GH1.25 4-контактний (5 В/CAN-H/CAN-L/земля).
• Подвійний вхід камери: входи, що перемикаються, для двох камер.
• Управління живленням: перемикач для фільтрованої вихідної напруги 5 В/Vbat.
• DJI FPV OSD: сумісний через будь-який вільний порт UART.

• Програмне забезпечення ESC: AlkaMotors32 (AM32)
• ESC: tbslu8s4in1
• Номінальний струм: 60А х 4, 60 секунд
• Піковий струм: 85А х 4, 30 секунд
• Пропелери: До 11", більше 7" вимагає хорошої циркуляції повітря
• Вхід: 3-8S Липо
• Протокол: Двонаправлений Dshot 300/600), телеметрія KISS ESC
• ESC Поточний порт: Так
• БЕК: Ні
• Розмір: 50мм*42мм
• Монтаж: Gorilla-mount (39,5 x 16,0 мм) та 30,5x30,5 мм або кронштейни для 20x20 мм
• Маса: 17,58 г, 22 г, включаючи кронштейни.
