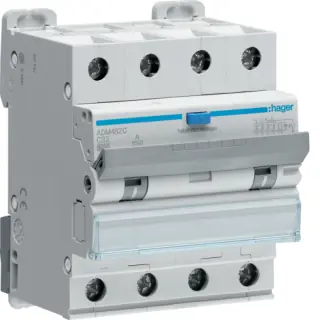

ДАВ 4P 6kA C-32A 30mA A Hager ADM482C

Код товару: 798886

Є в наявності

4589 Грн

Доставка
Самовивіз м.Київ вул.Стрийська 3
Відправка Новою поштою
Відправка Укрпоштою
Умови оплати
Для фіз.осіб: готівковий розрахунок, оплата на картку, накладений платіж
Безготівковий для юр.осіб: 4589грн.
Гарантія
Гарантійний термін: 12 міс.
Повернення товару протягом 14 днів. Детальніше

Інформація по Hager ADM482C
Виробник: Hager
Країна-виробник: Польща
Гарантія: 12 міс.
Код виробника: ADM482C

Характеристики ДАВ 4P 6kA C-32A 30mA A Hager ADM482C

Архітектура
Кількість захищених полюсів:	4
Тип полюса:	4 P
Тип монтажу:	DIN-рейка
Крива:	C
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання:	6 kA
Номінальна робоча напруга змінного струму:	230 / 400 V
Тип напруги живлиння:	AC
Частота:	50 Hz
Напруга
Діелектрична проникність:	2 kV
Номінальна напруга ізоляції:	500 V
Стійкість по відношенню до номінальної імпульсної напруги:	4 kV
Електричний струм
Номінальний диференційний струм:	30 mA
Номінальний струм:	32 A
Сила імпульсу струму (хвиля 8/20 мкс):	3000 A
Номінальна відключаюча здатність згідно з EN 60898:	6 kA
Потужність відключення та замикання:	6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	5 / 10 In
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2:	6 kA
Значення струму короткого замикання 400 В 50 Гц:	6 kA
Вимикаюча здатність відповідно до IEC 947.2 50 Гц:	100 %
Максимальна відключаюча здатність Icu для 400В (EN 60947-2):	6 kA
Електричний струм / температура
Номінальний струм при -15°C:	38,6 A
Номінальний струм 20 ° C:	33,6 A
Номінальний струм 30 ° C:	32 A
Номінальний струм при 35°C:	31,2 A
Номінальний струм 40 ° C:	30,3 A
Номінальний струм 45 ° C:	29,4 A
Номінальний струм 50 ° C:	28,5 A
Номінальний струм 55 ° C:	27,5 A
Номінальний струм 60 ° C:	26,5 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	0,8
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,8
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,7
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,6
Потужність
Загальна розсіювана потужність під номінальним струмом:	14,6 W
Розсіювана потужність з розрахунку на кожний полюс:	4,1 W
Витривалість
Електрична тривкість кількості циклів:	2000
Кількість механічних процесів:	4000
Розміри
Глибина встановленого виробу:	70 mm
Висота встановленого виробу:	84 mm
Ширина встановленого виробу:	71 mm
Монтаж
Момент затяжки:	2 Нм
Нижнє підключення для модульних пристроїв:	так
Підходить для вбудованого монтажу:	так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Секція виходу гвинта при нерухомому дроті:	1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,:	1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Вихідна клема:	відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1 / 16 mm²
Кабель
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу:	6 mm²
Обладнання
Можливість приєднання додаткового обладнання:	так
Стандарти
Стандартний текст:	EN 61009-1
Європейська директива WEEE:	пов'язаний
Безпека
Захисне виконання ІР:	IP2X
Тип диференційного захисту:	A
Умови використовання
Робоча температура:	-25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-55…70 °C
Температура
Температура калібрування:	30 °C
Температура навколишнього повітря під час тестування нагріву:	23 °C
Макс.допустима t для частин(призначених для торкання):	79,7 °C
Макс.допустима t для частин(при ручному керуванні):	53,5 °C
Макс.допустима t для частин(без можливості торкнутися):	95,7 °C
Макс. допустима температура на клемах:	78,2 °C
Межа зростання t для частин (перемінного доступу):	25 K
Межа зростання t для частин (без можливість торкнутися):	60 K
Межа зростання t для частин (є можливість торкнутися):	40 K
Межа зростання t для клем відповідно до стандарту продукту:	65 K
Вимірювання зростання t для частин (без можливість торкнутися):	13,5 K
Вимірювання зростання t для частин (є можливість торкнутися):	55,7 K
Вимірювання зростання t для частин (перемінного доступу):	39,7 K
Вимірювання зростання t на клемах при In:	38,2 K
