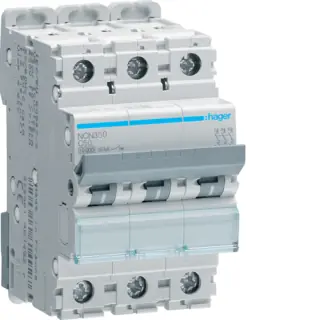

Автоматичний вимикач 3P 10kA C-50A 3M Hager NCN350

Код товару: 722235
Є в наявності
1679 Грн
  • Доставка
  • Самовивіз м.Київ вул.Стрийська 3
  • Відправка Новою поштою
  • Відправка Укрпоштою
  • Умови оплати
  • Для фіз.осіб: готівковий розрахунок, оплата на картку, накладений платіж
  • Безготівковий для юр.осіб: 1679грн.
  • Гарантія
  • Гарантійний термін: 12 міс.
  • Повернення товару протягом 14 днів. Детальніше
  • Інформація по Hager NCN350
  • Виробник: Hager
  • Країна-виробник: Польща
  • Гарантія: 12 міс.
  • Код виробника: NCN350

Характеристики Автоматичний вимикач 3P 10kA C-50A 3M Hager NCN350

Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1,1
Потужність
Максимальна втрата потужності на полюс відповідно до стандарту виробу: 9 W
Загальна розсіювана потужність під номінальним струмом: 15,4 W
Розсіювана потужність з розрахунку на кожний полюс: 5,5 W
Витривалість
Електрична тривкість кількості циклів: 4000
Кількість механічних процесів: 20000
Розміри
Глибина встановленого виробу: 70 mm
Висота встановленого виробу: 83 mm
Ширина встановленого виробу: 52,5 mm
Монтаж
Момент затяжки: 2,8 Нм
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Нижнє підключення для модульних пристроїв: так
Підходить для вбудованого монтажу: так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником: 1 / 25 mm²
Секція виходу гвинта при нерухомому дроті: 1 / 35 mm²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 35 mm²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 25 mm²
Обладнання
Можливість приєднання додаткового обладнання: так
Стандарти
Стандартний текст: EN 60898-1, IEC 60947-2
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…80 °C
Температура
Температура калібрування: 50 °C
Архітектура
Кількість захищених полюсів: 3
Кількість полюсів: 3 P
Тип полюса: 3 P
Тип монтажу: DIN-рейка
Крива: C
Функції
Паралельно перемикання нейтралі: ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: 10 kA
Номінальна робоча напруга змінного струму: 400 V
Тип напруги живлиння: AC
Напруга
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
Електричний струм
Номінальний струм: 50 A
Номінальна відключаюча здатність згідно з EN 60898: 7,5 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC: 7 / 15 In
min/max діапазон спрацювання термічного розчеплювача при DC: 1,13 / 1,45 In
Номінальний струм при -20°C згідно IEC 60947: 69,87 A
Номінальний струм при 65°C згідно IEC 60947: 43,7 A
Номінальний струм при 70°C згідно IEC 60947: 41,38 A
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA
Значення струму короткого замикання 230 В 50 Гц: 10 kA
Значення струму короткого замикання 400 В 50 Гц: 10 kA
Відключаюча здатність для 230В (EN 60947-2): 30 kA
Відключаюча здатність для 240В (EN 60947-2): 30 kA
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA
Відключаюча здатність для 415В (EN 60947-2): 15 kA
Електричний струм / температура
Номінальний струм при -15°C: 60,86 A
Номінальний струм 30 ° C: 50 A
Номінальний струм при 35°C: 48,48 A
Номінальний струм 40 ° C: 46,91 A
Номінальний струм 45 ° C: 45,29 A
Номінальний струм 50 ° C: 43,6 A
Номінальний струм 55 ° C: 41,85 A
Номінальний струм 60 ° C: 40,02 A
Номінальний струм 65 ° C: 38,11 A
Номінальний струм 70 ° C: 36,09 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
