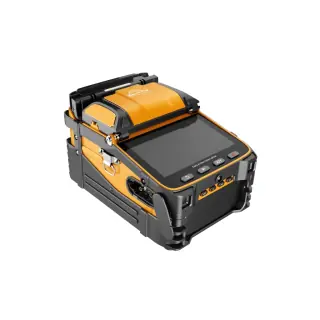

Інструмент Signal Fire Зварний апарат для оптоволокна AI-9 (AI-9)

Опис Signal Fire Зварний апарат для оптоволокна AI-9

AI-9 – сучасний, інноваційний, багатофункціональний та дуже зручний у використанні зварювальний апарат торгової марки SignalFire.

Апарат має горизонтальний форм-фактор і відповідно, не відкидний, а стаціонарний 5-дюймовий сенсорний екран з великим збільшенням зображення (до х320).

Апарат розрахований на зварювання одиночних волокон з активним вирівнюванням по серцевині, якісною оптичною системою та 6 мікродвигунами. Хоча для прискорення процесу може бути переналаштований на вирівнювання по оболонці. Універсальні каретки укладання волокон дозволяють зварювати волокна/кабелі з різним діаметром захисного покриття (250 мкм, 900 мкм), у тому числі плоский розподільний кабель FTTH і патчкордовий кабель Ø 3 мм, а спеціальні притиски для каретки та пічки дозволяють здійснювати так звану «зварку в роз'ємі» для конекторів типу SC.

Високошвидкісний чотириядерний процесор забезпечує високу швидкість обробки зображень, реалізацію програм зварювання, миттєвий відгук системи керування.

Висока швидкість зварювання (до 5с) та термоусадки захисних гільз (до 15с), наявність вбудованого лотка для охолодження прискорює повний цикл монтажу.

Для керування апаратом встановлюється застосунок на смартфон. У ньому можна ознайомитися з інструкцією, вибрати та змінити налаштування зварювального апарату, метод вирівнювання волокна, режим нагрівача, переглянути результати збережених зварок, оновити програмне забезпечення, провести калібрування дуги і навіть поставити захист від крадіжки.

Ще однією особливістю AI-9 є наявність двох вбудованих оптичних пристроїв. Оптичний вимірювач потужності дозволяє проводити вимірювання у великому діапазоні (+6…-50 дБм). Він нормований на довжинах хвиль багатомодових і одномодових волокон, а також мереж PON та XGPON (850, 1300, 1310, 1490, 1550, 1577, 1625 нм). А джерело видимого (червоного) випромінювання VFL потужністю 15мВт здатне просвітити понад 10 км волокна.

Електроживлення апарату здійснюється від знімної Li-ion акумуляторної батареї великої ємності, що забезпечує до 260 циклів зварювання та термоусадки від одного заряду. Особливістю є прискорена зарядка (до 3,5 години) від мережі 220В.

В апараті реалізовано захист від попадання пилу та вологи в його робочу область під час зварювання, а прогумований кожух захищає від механічних пошкоджень при переміщенні.

Кейс у закритому вигляді додатково оснащений табуретом, який може стати в нагоді для монтажу в сидячому положенні. Також зручна наявність висувного столика для встановлення сколювача. Інструменти для монтажу розміщуються у висувній скриньці в нижній частині кейсу.

У комплект входить непоганий напівавтоматичний сколювач на 36 тис.сколів, спиртовка, універсальний стрипер для волокон, пігтейлів, патчкордів та кабелів FTTH та інші аксесуари.

Зварювальний апарат AI-9 є оптимальним для монтажних робіт на оптичних абонентських мережах FTTH/PON, при монтажі локальних мереж СКС, систем безпеки та відеоспостереження. Хоча, завдяки юстуванні по серцевині, швидкісному зварюванню та термоусадці та ємному акумулятору, може застосовуватися і при будівництві магістралей.

Основні особливості:

• Вирівнювання по серцевині/оболонці волокна (установка з мобільного);
• Якісне юстування по серцевині, 6 вбудованих двигунів;
• Універсальні притиски волокна в оболонці 0,25 мм, 0,9 мм, 3 мм та плоского розподільчого кабелю FTTH (2х3мм);
• Прискорене зварювання волокон – 5с;
• Можливість монтажу зварних конекторів SOC («зварювання у роз'ємі»);
• Прискорена термоусадка гільз – 15с;
• Потужний чотириядерний процесор, базове завантаження в межах 1с;
• Програмний контроль використання апарату, блокування у разі крадіжки;
• Захист від вологи, пилу та механічних пошкоджень;
• Кейс комплектується табуретом для роботи монтажника (витримує до 100 кг);
• У кейс вбудовано висувну скриньку з інструментами та висувний майданчик для встановлення сколювача;
• Кольоровий, великий сенсорний екран 5”;
• Велике збільшення зображення – до х320;
• Русифіковане меню;
• 260 циклів зварювання та термоусадки при живленні від Li-ion акумуляторної батареї;
• Прискорена зарядка батареї – 3,5 години
• Вбудований вимірювач оптичної потужності (OPM) та джерело видимого випромінювання (VFL);
• Приторочений складаний лоток для охолодження термоусаджувальних гільз;
• Хороший комплект, включаючи сколювач, багатофункціональний стрипер, спиртовка тощо.

Комплектація

• Зварювальний апарат AI-9 з вбудованим лотком - 1 шт.
• Сколювач - 1 шт.
• Універсальний стрипер - 1 шт.
• Спиртівка - 1 шт.
• Набір шестигранних ключів для сколювача - 1 шт.
• Набір поролонових втулок для стрипера - 1 шт.
• Пензлик для чищення апарату - 1 шт.
• Додаткова пара електродів - 1 шт.
• Акумуляторна батарея Li-Ion, ємністю 7800 мА*год, 11,0 В - 1 шт.
• Мережевий адаптер із проводом - 1 шт.
• Жорсткий кейс із табуретом - 1 шт.
• Ремінь для кейса - 1 шт.
• Ремінець для перенесення апарата - 1 шт.
• Ключі для замка кейса - 2 шт.
