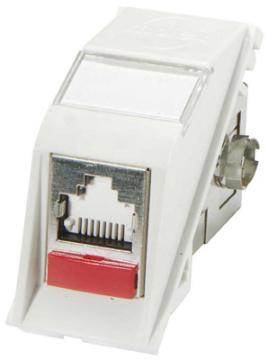

Модуль Euromod II 50 х 25 1xRJ45, M1 кутовий, FTP, PowerCat 6, білий, MOLEX MEU-00058-02

Опис Molex MEU-00058-02

Модульна система FTP Euromod є досить гнучким рішенням, яке дозволяє встановлювати рівно таку кількість портів, яка необхідна за місцевими умовами конкретного проекту. Вставка даного різновиду сумісна із серією декоративних лицьових пластин Euromod настінних розеток, а її кутова конструкція збільшує радіус вигину кабелю комутаційного шнура, що є важливою перевагою в кабельних системах категорії 6. Кутова розеткова вставка FTP Euromod II містить розетковий модуль категорії 6 FTP DataGate Plus, який дозволяє під'єднувати до нього лінійний кабель під кутами 180 і 90 градусів. У даному високоякісному роз'ємному з'єднувачі забезпечено повне кругове екранування. Цьому сприяє застосування екранованого кожуха, який складається з двох частин і виготовлений із латуні із цинковим і нікелевим покриттям. Додатково в модулі FTP Euromod II передбачені вбудовані захисні дверцята, які не тільки перешкоджають потраплянню у гніздо й інших забруднень, а й виконують функції покажчика правильного під'єднання вилки шнура. Останній ефект досягається за рахунок наявності пружинного механізму, що виштовхують дверцята в переднє положення при від'єднанні комутаційного шнура. Завдяки здвоєному кольоровому маркуванню наконечників вставки забезпечена також можливість застосування розкладки дротів за схемами 568А і 568В. Розетка без обмежень дозволяє вмикати в неї вилки RJ11.

Роз'ємні з'єднувачі категорії 6 FTP DataGate Plus 10G призначені для використання в складі високошвидкісних трактів передачі даних. За своїми параметрами вони перевищують вимоги найбільш жорстких галузевих стандартів. Завдяки поліпшеному захисту від впливу зовнішнього електромагнітного випромінювання і перехідних перешкод, розетковий модуль може бути успішно використаний для передачі сигналів мережевої апаратури 10G Base-T. Крім того, він має властивість зворотної сумісності з FTP системами категорії 5е.

Відповідність галузевим стандартам:

• ANSI/TIA-568-C.2 категорія 6, TIA/EIA-568-B.2-1


• ISO 11801: 2002 клас E, ISO 60603-7


• EN 50173: 2007 клас E, FCC Subpart F68.5

Механічні параметри:

• Габаритні розміри: 25 х 50 х 26 мм


• Маса: 32.5 г


• Колір: білий

Розетка

• Матеріал корпусу: пластмаса UL94V0


• Довговічність:> 750 циклів увімкнення - вимкнення


• Матеріал контактів: мідний сплав


• Покриття контактів: 1,27 мкм золота на нікелевій підкладці товщиною 2,50 мкм


• Зусилля під'єднання вилки:> 100 г


• Зусилля утримання вилки в розетці:> 6,8 кг

IDC-контакти

• Матеріал корпусу: пластмаса UL94V0


• Довговічність:> 200 циклів увімкнення - вимкнення


• Матеріал контактів: мідний сплав


• Покриття контактів: матовий цинк


• Калібр під'єднуваних провідників, AWG: 24 - 22


• Мінімальна глибина області встановлення [мм]: 35
