Патч-панель оптична 2U, універсальна, сплайс касети S336 Crosver (FOB 19/2-336/36-2-48)

Опис Crosver оптична 2U, універсальна, сплайс касети S336

Панель оптична розподільча Crosver FOB-19/2-336/36-2-48 (оптична патч-панель) призначена для монтажу в 19-дюймові стійку і застосовується для закінцьовування оптичних кабелів методом зварювання з використанням пігтейлів. Вона є універсальним рішенням для реалізації вводно-розподільних пристроїв, телекомунікаційних кросів, серверних кімнат та інших комунікаційних центрів.

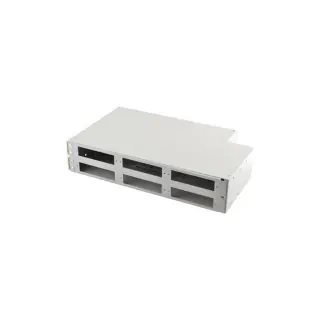

Патч-панель FOB-19/2-336/36-2-48 складається з сталевого корпусу з кришкою і висувної передньої панелі для зручного доступу всередину. Висувна панель поворотного типу може відкриватися наліво, забезпечуючи доступ до сплайс-касет без демонтажу з стійки. На передній панелі є 6 посадочних місць, в які можна встановити лицьові панельки під адаптери.

Конструктивно модель FOB-19/2-336/36-2-48 схожа на патч-панелі типів FOB-19/2-332/32-2-48 і FOB-19/2-300/32-2-48, але має деякі особливості.

По-перше використовується нова касета S336, яка при відносно невеликих розмірах дозволяє розмістити до 36 зварних з'єднань. Це вдалося реалізувати шляхом застосування захисних термозбіжних гільз довжиною 45 мм. Таким чином, при установці 6-ти лицьових панельок по 6 SС дуплексних адаптерів не буде потрібна установка додаткової касети для розміщення наявних 72 зварних з'єднань.

По-друге ця патч-панель дозволяє встановити до 7 сплайс-касет, що забезпечує загальну кількість зварних з'єднань до 252.

Крім того розміри вікон в передній частині панелі адаптовані під можливість установки дуплексних SC адаптерів без лицьових панельок. В одне вікно можна встановити 11 дуплексних SC адаптерів. Така можливість дозволяє при необхідності суттєвого ущільнення розміщення оптичних портів в конструктиві висотою 2U розмістити максимально 132 SC оптичних портів.
