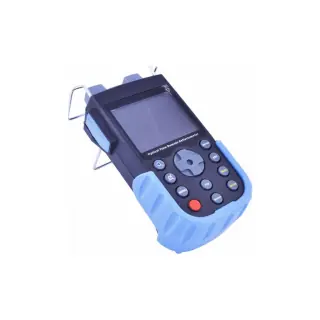

Оптический рефлектометр Multitest MO1135М

Описание Multitest MO1135М

Компактный портативный рефлектометр Multitest MO1135 предназначен для проведения измерений в оптических сетях в процессе строительства и технической эксплуатации. Благодаря своим небольшим размерам корпуса, защищенного резиновыми накладками, он идеально подойдет для измерения в полевых условиях. Кроме того, рефлектометр оснащен современной Li-Pol (литий-полимерной) аккумуляторной батареей, способной обеспечить работу рефлектометра до 8 часов в режиме измерения.

Проведение измерений рефлектометром Multitest МО1135 не вызывает особых трудностей, так как по умолчанию проводится в автоматическом режиме Auto, т.е. после нажатия кнопки Scan, основные параметры измерения (длительность импульса и диапазон расстояний) устанавливаются автоматически, учитывая длину подключаемой оптической линии, а выбирается только длина волны и время измерения. В ручном режиме, по желанию пользователя, все параметры могут устанавливаться вручную.

Измеренные рефлектограммы отображаются на цветном LCD экране 3,5", с высоким разрешением и детализацией. К тому же нужный участок рефлектограммы можно дополнительно увеличить с помощью кнопок масштабирования. Или же, сохраненные в память прибора рефлектограммы, перенести и просмотреть на компьютере с помощью комплектного ПО. С помощью этого же ПО также можно составить и распечатать отчет по результатам измерения для документирования оптической линии.

Несмотря на небольшие размеры прибор обладает хорошей точностью, как по расстоянию, так и по уровню мощности, что подтверждается множеством линейных испытаний.

Для проведения измерений в оптоволоконных линиях построенных на многомодовом волокне линейка рефлектометров была дополнена моделью МО1135M c динамическим диапазоном измерения 22/24 дБ (850/1300 нм).

Основные особенности:

• Компактные размеры и малый вес (0,75 кг);
• Длины волн для тестирования — 850/1300 нм;
• Мертвая зона по событию 3 м;
• Полностью автоматический режим измерения по нажатию одной кнопки;
• Функция измерения в реальном масштабе времени;
• Встроены источник видимого лазерного излучения 650 нм;
• Удобное управление и интерфейс;
• Меню на английском языке.
