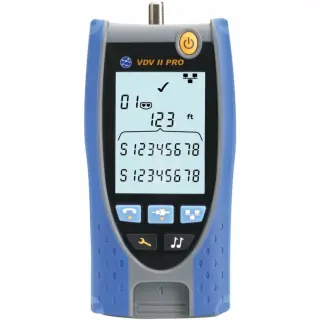

Тестер кабельный TREND Networks VDV II PRO (R158003)

Описание TREND Networks VDV II PRO

Серия VDV II - это простые в использовании кабельные тестеры, которые проверяют целостность медных кабелей, обычно встречающихся в бытовых, коммерческих или промышленных установках для передачи голоса, данных или видео, включая телефонную проводку, сети передачи данных и кабели видео/безопасности.

Используя современную технологию, VDV II предлагает функциональность, ранее недоступную в кабельных схемах. Усовершенствованный механизм построения карты проводов точно и мгновенно отображает сложные дефекты проводки, а TDR (рефлектометрия во временной области) помогает в устранении неисправностей и повышает производительность на объекте.

Выполняет стандартные тесты для медных кабелей, включая:

• Коаксиальные, 6-контактные (RJ11/12), 8-контактные (RJ45) разъемы для тестирования медных кабелей.
• Карта проводов для поиска неправильных проводов, разделенных пар, коротких замыканий и разрывов
• Аналоговый тональный генератор
• Защита от перепадов напряжения
• Тестирование экранированного кабеля
• Результаты на одном экране
• Большой 2,9-дюймовый дисплей
• Подсветка
• Мигание концентратора
• Длина кабеля
• Расстояние до открытия
• Чехол для переноски и кабели
• Расстояние до открытия / короткое (TDR)
• Обнаружение PoE с информацией о напряжении
• Обнаружение медиасервиса
• Обнаружение Ethernet с информацией о скорости и дуплексе сети

Точность

Флагманский VDV II Pro использует TDR для точного измерения длины кабеля и предоставления информации о расстоянии до повреждения. TDR работает путем подачи сигнала в кабель и измерения времени отражения сигнала после изменения импеданса, вызванного повреждением кабеля, обрывом и коротким замыканием. Зафиксированное время затем переводится в точное измерение расстояния. TDR помогает точно определить место повреждения кабеля. Это ускоряет поиск неисправностей, а также минимизирует перебои в работе и потенциальное повреждение крепежа.

Скорость

Благодаря исчерпывающей информации о таких неисправностях, как обрывы, замыкания, перекрещивания и расщепленные пары, VDV II мгновенно определяет ошибки в проводке. Встроенные разъемы RJ11/RJ12 (голос), RJ45 (данные) и F-Type (видео) позволяют быстрее тестировать большинство типов низковольтных кабелей, устраняя необходимость в отдельных тестерах или адаптерах.

Разведка

Проблемы с подключением не всегда связаны с повреждениями кабеля, поэтому VDV II Pro имеет возможность помочь определить проблемы, связанные с обслуживанием. Определяя наличие напряжения и проверяя полярность, VDV II Pro быстро определяет, какой медиа-сервис работает по кабелю, например, ISDN, PBX и PoE (Power over Ethernet), что позволяет быстрее диагностировать неисправность. Поиск неисправностей в активных сетях Ethernet также упрощается благодаря встроенной функции обнаружения сети, которая отображает информацию о скорости и дуплексе сети. Кроме того, для предотвращения потенциально дорогостоящего повреждения тестера все тестеры VDV II достаточно умны, чтобы определить, когда они были подключены к розетке, где присутствует напряжение.
