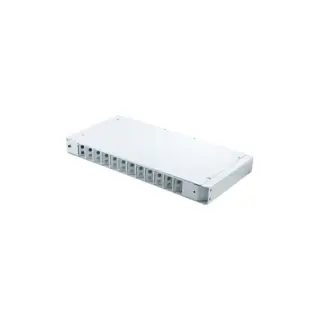

Патч-панель оптична 1U, FC, сплайс касети S400-A Crosver (FOB 19/1-400A/24-1-24-FC)

Описание Crosver оптична 1U, FC, сплайс касети S400-A

Панель оптическая распределительная FOB 19/1-400A/24-1-24-FC предназначена размещения сростков оптического волокна, разъемного подключения и коммутации оптических патчкордов. Она предназначена для установки в 19-дюмовую стойку (или шкаф) и является универсальным решением для реализации вводно-распределительных устройств, телекоммуникационных кроссов, серверных комнат и других коммуникационных центров.

Панель состоит из стального корпуса со съемной крышкой и поворотной передней панелью. Поворотная панель открывается слева, обеспечивая доступ к сплайс-кассете без демонтажа из стойки. На передней панели имеется 24 посадочных места для установки адаптеров типов FC.

Также для облегчения доступа к внутренней части панели она снабжена съемной верхней крышкой, закрепляемой на винтах.

Линейный кабель может заводиться через боковую или заднюю стенку панели и крепиться к стенке нейлоновыми стяжками из комплекта. Предусмотрена возможность крепления силового элемента в винтовой стойке, на задней стенке панели. На поворотной панели установлен кронштейн для крепления сплайс-кассет типа S400-A, хорошо зарекомендовавших себя в составе популярных кабельных муфт Crosver FOSC-TA400. Всего могут устанавливаться в стек до 2 таких кассет, суммарной емкостью до 24 или 48 (в два ряда) сварных соединений. Запас волокон кабеля и подваренных к ним пигтейлов укладывается в организаторах кассет.

Передняя стенка панели расположены планки для установки 24 адаптеров типов FC. При необходимости планки могут отгибаться внутрь для установки адаптеров под углом 45О по отношению к лицевой части. Это упрощает организацию кабелей, позволяет избежать резких перегибов патчкордов, выводимых с передней части панели и укладываемых в организатор.

В комплект панели входят монтажные кронштейны, предназначенные для крепления в стойку 19″ (уши), а также организатор патчкордов - металлическая полка, которая крепится к лицевой части панели.
