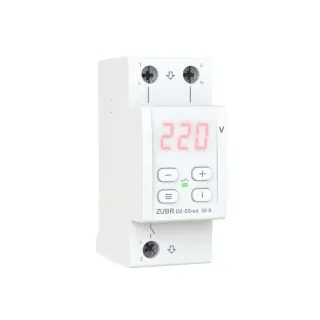

Реле напряжения ZUBR D2-50 red (4820120221729)

Описание ZUBR D2-50 red

Компактное реле напряжения с максимумом функций

Реле напряжения ZUBR D2 red защищает от критических скачков высокого и низкого напряжения, а также от обрыва нуля. В случае аварийной ситуации реле напряжения отключает перегрузку, а при нормализации включает обратно. Широкий функционал реле напряжения позволяет оптимизировать количество срабатываний благодаря индивидуальным настройкам под вашу сеть.

Поскольку современный щит уже включает в себя нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения будут подключаться с помощью трех клемм.

Высокая точность измерения напряжения благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоида. Благодаря этому алгоритму реле выключит нагрузку до того, как скачок напряжения окажет негативное влияние на подключенные приборы.

Профессиональная модель времени отключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения. Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования для помех и перебоев в сети электропитания ITIC (CBEMA).

Задержка включения

ZUBR D2 red позволяет настроить время задержки на включение погрузки после аварии. По умолчанию от завода реле стоит минимальная задержка для включения нагрузки 3 сек. В зависимости от типа подключенного оборудования можно установить его в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках можно выбрать другой тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения по всему дому после аварийного срабатывания установите ZUBR R116y для холодильной техники, которая требует длительности задержки на включение.

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний предел напряжения выставлены в соответствии с качеством именно вашей сети и защищаемого оборудования терпимо к ним.

1. Гистерезис – аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным границам и нестабильно. Если возможности расширить пределы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование, убедитесь, что напряжение сместилось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд – аббревиатура на экране rEP

Чтобы исключить губительное влияние частых кратковременных срабатываний на защищаемую технику, задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например холодильника или кондиционера.

При срабатывании защиты установленного количества раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме сети или необходимости внести изменения в настройку реле.

Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то через 1 час реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину срабатывания реле.

3. Время отключения при провале напряжения

Полезная функция для тех, чья сеть перегружена мощным оборудованием или ее качество недостаточно, и это приводит к частым просадкам напряжения и, как следствие, частому срабатыванию реле. В такой ситуации непосредственно повлиять на обстоятельства невозможно, но можно снизить количество отключений реле, подобрав время, которое будет выжидать реле перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В других ситуациях время отключения фиксированное.

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, при этом экран мигает надписью «oht». После понижения температуры ниже 60 °С устройство включит нагрузку и возобновит работу.

Если защита сработает более 5 раз в сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С – реле подскажет об этом появлением на экране точки в конце «oht.» Затем, чтобы разблокировать, нажмите на любую кнопку реле.

Чтобы просмотреть температуру внутри корпуса при перегреве, нажмите кнопку «i». Если перегрева нет, для просмотра температуры удерживайте «i» 24 сек.

Удобство в управлении

ZUBR D2 red имеет очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется только с помощью трех кнопок. Четверная кнопка i предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает напряжение и выводит системную информацию. В режиме ожидания можно настроить яркость экрана и индикатора.

Простая установка

Реле напряжения ZUBR D2 red очень компактное, занимает 2 стандартных модуля в распределительном щите. Его монтаж производится в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, тогда щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).
