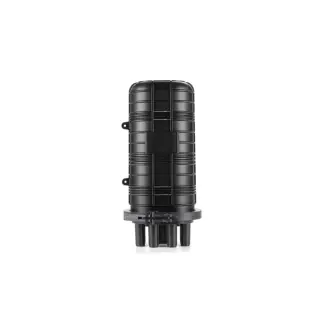

Муфта оптична RCI FOSC-DHL-08/288-1-48 (S077A) (FOSC-DHL-08/288-1-48 (S077А))

Опис RCI FOSC-DHL-08/288-1-48 (S077A)

Муфта оптична тупикового типу FOSC-DHL-08/288-1-48, призначена для розміщення та захисту місць з'єднання оптичних волокон при зрощуванні та розгалуженні оптоволоконного кабелю.

Корпус муфти виготовлений з поліпропілену підвищеної стійкості до ударів, повністю герметичний і допускає встановлення в колодязях які затоплюються та безпосередньо в ґрунт. В муфті можна розмістити до шести касет типу S077А, зручно працювати з великою кількістю зварних з'єднань, розміщувати транзитні модулі та запас ОВ.

Муфта поставляється з однією касетою S077А у комплекті, у разі використання шести касет цього типу, в муфті можна розмістити 288 зварних з'єднань якщо гільзи КДЗС укладені в два ряди, або 144 якщо в один (24/48 зварювання на 1 касеті).

Муфта має 6 круглих кабельних вводи та 1 овальний. Макс діаметр кабелів для круглих вводів 20.5 мм, для овального 25 мм. Герметизація кабельних вводів здійснюється термоусаджувальними трубками.

Основні характеристики

• Тип конструкції: тупикова, кругла
• Рівень захисту: IP68; УФ-стійкий матеріал.
• Кабельні вводи / виводи: 7
• Круглі кабельні вводи для кабелю Ø20.5 мм. (6 шт.)
• Овальний кабельний ввід для кабелю Ø25мм. (1шт.).
• Максимальна кількість зварювань: 288
• Вбудована сплайс-касета ном. ємністю 24 (макс. 48)
• Внутрішня консоль:сплайс-касета, кабельні тримачі
• Максимальна кількість сплайс-касет S077А - 6 шт.
• Фіксатори для силових елементів кабелю

Зовнішні параметри

• Розміри: 452 x 220 x 208 мм
• Матеріал / цвет: МРР, ROHS / чорний
• MPP (металлоценовий поліпропілен); відповідність RoHS (Restriction of Hazardous Substances).
• Механізм ущільнення: механічний
• Головний механічний ущільнювальний набір (хомут);
• Кабельні вводи - шляхом термоусадки.

Комплектація:

• Термоусаджувальні трубки - 10шт.,
• Сплайс-касета S077А - 1шт.,
• Гільзи – 48 шт.,
• Металеві хомути - 2шт.,
• Комлект кріплення до опори/стіни
• Стяжки, буферні трубки, ізолююча стрічка, кліпса введення, фольга, наждачний папір.
