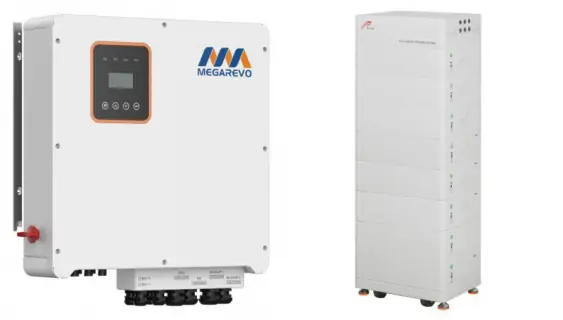

Комплект гібридний трифазний високовольтний сонячний інвертор Megarevo R12KH3 + батарея Ritar HV RESS-40KW R12KH3/HV RESS-40KW

Опис Комплект гібридний трифазний високовольтний сонячний інвертор Megarevo R12KH3 + батарея Ritar HV RESS-40KW R12KH3/HV RESS-40KW

Комплект системи енергозбереження для трифазної мережі, що складається з гібридного високовольтного трифазного сонячного інвертора потужністю 12 КВт і модульної високовольтної батареї ємністю 40 КВгод. Для підключення комплекту не знадобиться жодних додаткових дротів або спеціальних навичок, обладнання повністю сумісне та налаштоване. Достатньо інтегрувати систему в мережу вашого будинку, квартири або офісу, і ви отримаєте надійну і довговічну систему енергозбереження. При підключенні сонячних панелей можна домогтися як повної автономності, так і значної економії при оплаті за електроенергію, а за наявності зеленого тарифу - навіть окупати вартість обладнання.

ІНВЕРТОР MEGAREVO R12KH3

Трифазний гібридний інвертор серії H3 має чотири рівні потужності, зокрема 8 кВт, 10 кВт, 12 кВт і 15 кВт, сумісний з однофазним і трифазним навантаженням і підтримує 100% незбалансоване навантаження. Максимальний ККД може досягати 97.9%. 3-фазні гібридні інвертори створені для підвищення енергонезалежності домовласників.

Керівництво користувача

Короткий посібник користувача

Особливості

• Безпечний і надійний. Пройшов стандарти IEC/EN 62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-1/-6-3, підключення до європейської мережі: EN50549-1, підключення до мережі Німеччини: VDE4105/0124, до мережі Великобританії: G99, Південної Африки: NRS097-2-1:2017


• Гнучка конфігурація. Підтримка PV, дизель-генератора, акумуляторів, навантаження одночасного доступу, також має сильну адаптивність, підтримує автоматичний перезапуск. Можливість гнучкого налаштування різних режимів роботи


• Економний і практичний. Підтримує кілька режимів роботи. Може працювати як ДБЖ при екстрених вимкненнях


• WiFi модуль у комплекті

Характеристики

• Вхід постійного струму



  • Макс. вхідна потужність PV: 18 кВт


  • Макс. напруга PV: 1000 В


  • Діапазон напруги MPPT: 180-850 В


  • Діапазон напруги повної потужності MPPT: 510~850 В


  • Пускова напруга: 125 В


  • Макс. вхідний струм на MPPT: 13/13 A


  • Макс. струм короткого замикання: 16/16 А


  • Кількість рейок MPPT: 2


  • Кількість MPPT / макс. кількість елементів входу: 1/1


  • Номінальна вхідна напруга: 700 В




• Вихід змінного струму



  • Номінальна вихідна потужність до мережі: 12 кВА


  • Макс. повна потужність до мережі: 13.2 кВА


  • Макс. повна потужність від мережі: 26.4 кВА


  • Макс. повний струм від мережі: 38.2 А


  • Номінальний вихідний струм до мережі: 17.3 A


  • Максимальний вихідний струм до мережі: 19.1 A


  • Номінальна напруга мережі: 380/400 В, 3W+N+PE


  • Номінальна частота мережі: 50/60 Гц


  • THDi: <3%




• Акумулятор



  • Максимальна потужність заряджання / розряджання: 13.2 кВт


  • Діапазон напруги акумулятора: 125~600 В


  • Діапазон робочої напруги акумулятора: 150~550 В


  • Максимальний струм заряджання / розряджання: 50 А


  • Номінальний струм заряджання / розряджання: 40 А


  • Тип акумулятора: літієвий і свинцево-кислотний




• Вихід EPS



  • Номінальна вихідна потужність: 12 кВА


  • Макс. повна потужність: 13.2 кВА


  • Номінальний вихідний струм: 17.3 A


  • Максимальний вихідний струм: 19.1 A


  • Номінальна вихідна напруга: 400 В, 3W+N+PE


  • Номінальна вихідна частота: 50/60 Гц


  • THDu: <2%


  • Макс. ККД: 98.2%


  • Європейська ефективність: 97.5%


  • Ефективність MPPT: 99.9%


  • Максимальна ефективність заряду/розряду батареї: 97.6%




• Загальні дані



  • Захист від проникнення: IP65


  • Діапазон робочих температур: -25~60℃


  • Відносна вологість: 0~100%


  • Робоча висота: 4000 м (>2000 м зниження номінальних характеристик)


  • Розміри: 596 х 566 х 220 мм


  • Вага: 32 кг


  • Власне споживання: <20 Вт


  • Охолодження: природне


  • Рівень шуму: ≤25 дБ


  • ЕМС: IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3 -2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011


  • В мережі: Європа: EN 50549-1:2019/AC:2019, Польща: EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Німеччина: VDE-AR-N 4105:2018 /DIN VDE V 0124- 100 (VDE V 0124-100):2020, Південна Африка: NRS 097-2-1:2017 Edition 2.1, Великобританія:G98/G99/1-6:2022, Іспанія:UNE217001:2020 /UNE217002:2020/NTS V2. 1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Угорщина:EN50549-1:2019/RFG:2016/Угорщина, Італія CEI 0-21


  • Стандарт безпеки: IEC/EN62109-1:2010, IEC/EN62109-2:201




• Дисплей і комунікація



  • HMI: LCD, APP


  • BMS: CAN


  • EMS/лічильник: RS485 / RS485


  • Підтримуваний інтерфейс зв'язку: WIFI / GPRS



БАТАРЕЯ RITAR HV RESS-40KW

Високовольтний акумулятор для систем резервного живлення. Забезпечує високу ефективність роботи з високовольтними гібридними сонячними інверторами. Завдяки модульній конструкції дозволяє легко масштабувати батарею від 20 до 40 КВ*год шляхом додавання або видалення батарейних модулів. Для складання не потрібні додаткові з'єднувальні проводи або інструмент.

Особливості

• Призматичні елементи LiFePO4 з тривалим терміном служби підходять для зберігання енергії


• Підтримка підключення від 4-х до 8-ми модулів


• Сертифікація елементів: UN38.3, ROHS, IEC62619, UL1973 та UL9540A


• Гнучка та проста установка


• Широкий діапазон робочих температур


• Строк служби >6000 циклів


• Інформативний дисплей SOC, RUN, ALARM


• Захист OVP, LVP, OCP, OTP, LTP


• Порт зв'язку CAN для інвертора

Характеристики

• Номінальна напруга: 409.6 В (вісім модулів)


• Діапазон напруги: 320~480 В


• Номінальна ємність: 8 x 100 А⋅год


• Загальна енергія: 40.9 КВт⋅год


• Макс. струм заряджання: 50 А


• Макс. струм розряджання: 50 А


• Струм імпульсного розряду: 100 A @ 10 с


• максимальна потужність інвертора 20.48 кВт


• Розміри: 600 х 450 х 1550 мм


• Вага: 376.1.4 кг


• Робоча вологість: 0~95% RH (без конденсації)


• Діапазон робочих температур:



  • Заряд: 0°C ~ +55°C


  • Розряд: -20°C ~ +55°C




• Строк служби: >6000 циклів


• Розрахунковий календарний термін служби: 10 років


• Інтерфейс підключення: CAN


• Захист: перенапруга, низька напруга, перевантаження по струму, перегрів, низька температура, коротке замикання

• Тип пакування: Картонна коробка
• Розмір пакування товара: 720х660х330 мм.
• Вага товару у пакуванні: 483 кг.
