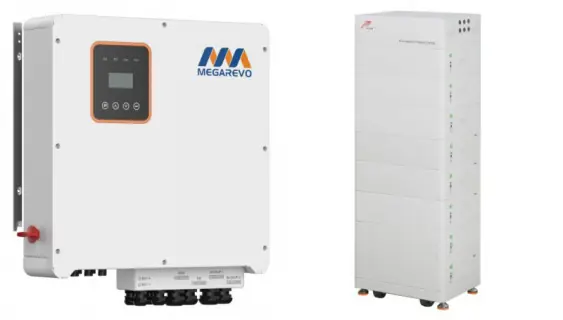

Комплект гібридний трифазний високовольтний сонячний інвертор Megarevo R15KH3 + батарея Ritar HV RESS-40KW R15KH3/HV RESS-40KW

Опис Комплект гібридний трифазний високовольтний сонячний інвертор Megarevo R15KH3 + батарея Ritar HV RESS-40KW R15KH3/HV RESS-40KW

Комплект системи енергозбереження для трифазної мережі, що складається з гібридного високовольтного трифазного сонячного інвертора потужністю 15 КВт і модульної високовольтної батареї ємністю 40 КВгод. Для підключення комплекту не знадобиться жодних додаткових дротів або спеціальних навичок, обладнання повністю сумісне та налаштоване. Достатньо інтегрувати систему в мережу вашого будинку, квартири або офісу, і ви отримаєте надійну і довговічну систему енергозбереження. При підключенні сонячних панелей можна домогтися як повної автономності, так і значної економії при оплаті за електроенергію, а за наявності зеленого тарифу - навіть окупати вартість обладнання.

ІНВЕРТОР MEGAREVO R15KH3

Трифазний гібридний інвертор серії H3 має чотири рівні потужності, зокрема 8 кВт, 10 кВт, 12 кВт і 15 кВт, сумісний з однофазним і трифазним навантаженням і підтримує 100% незбалансоване навантаження. Максимальний ККД може досягати 97.9%. 3-фазні гібридні інвертори створені для підвищення енергонезалежності домовласників.

Керівництво користувача

Короткий посібник користувача

Особливості

• Безпечний і надійний. Пройшов стандарти IEC/EN 62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-1/-6-3, підключення до європейської мережі: EN50549-1, підключення до мережі Німеччини: VDE4105/0124, до мережі Великобританії: G99, Південної Африки: NRS097-2-1:2017


• Гнучка конфігурація. Підтримка PV, дизель-генератора, акумуляторів, навантаження одночасного доступу, також має сильну адаптивність, підтримує автоматичний перезапуск. Можливість гнучкого налаштування різних режимів роботи


• Економний і практичний. Підтримує кілька режимів роботи. Може працювати як ДБЖ при екстрених вимкненнях


• WiFi модуль у комплекті

Характеристики

• Вхід постійного струму



  • Макс. вхідна потужність PV: 22.5 кВт


  • Макс. напруга PV: 1000 В


  • Діапазон напруги MPPT: 180~850 В


  • Діапазон напруги повної потужності MPPT: 510~850 В


  • Пускова напруга: 125 В


  • Макс. вхідний струм на MPPT: 13/13 A


  • Макс. струм короткого замикання: 25/25 А


  • Кількість рейок MPPT: 2


  • Кількість MPPT / макс. кількість елементів входу: 1/1


  • Номінальна вхідна напруга: 700 В




• Вихід змінного струму



  • Номінальна вихідна потужність до мережі: 15 кВА


  • Макс. повна потужність до мережі: 16.5 кВА


  • Макс. повна потужність від мережі: 33 кВА


  • Макс. повний струм від мережі: 47.6 А


  • Номінальний вихідний струм до мережі: 21.7 A


  • Максимальний вихідний струм до мережі: 23.8 A


  • Номінальна напруга мережі: 380/400 В, 3W+N+PE


  • Номінальна частота мережі: 50/60 Гц


  • THDi: <3%




• Акумулятор



  • Максимальна потужність заряджання / розряджання: 16.5 кВт


  • Діапазон напруги акумулятора: 125~600 В


  • Діапазон робочої напруги акумулятора: 150~550 В


  • Максимальний струм заряджання / розряджання: 50 А


  • Номінальний струм заряджання / розряджання: 40 А


  • Тип акумулятора: літієвий і свинцево-кислотний




• Вихід EPS



  • Номінальна вихідна потужність: 15 кВА


  • Макс. повна потужність: 16.5 кВА


  • Номінальний вихідний струм: 21.7 A


  • Максимальний вихідний струм: 23.8 A


  • Номінальна вихідна напруга: 400 В, 3W+N+PE


  • Номінальна вихідна частота: 50/60 Гц


  • THDu: <2%


  • Макс. ККД: 97.6%


  • Європейська ефективність: 97.8%


  • Ефективність MPPT: 99.9%


  • Максимальна ефективність заряду/розряду батареї: 97.8%




• Загальні дані



  • Захист від проникнення: IP65


  • Діапазон робочих температур: -25~60℃


  • Відносна вологість: 0~100%


  • Робоча висота: 4000 м (>2000 м зниження номінальних характеристик)


  • Розміри: 596 х 566 х 220 мм


  • Вага: 32 кг


  • Власне споживання: <20 Вт


  • Охолодження: природне


  • Рівень шуму: ≤25 дБ


  • ЕМС: IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3 -2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011


  • В мережі: Європа: EN 50549-1:2019/AC:2019, Польща: EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Німеччина: VDE-AR-N 4105:2018 /DIN VDE V 0124- 100 (VDE V 0124-100):2020, Південна Африка: NRS 097-2-1:2017 Edition 2.1, Великобританія:G98/G99/1-6:2022, Іспанія:UNE217001:2020 /UNE217002:2020/NTS V2. 1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Угорщина:EN50549-1:2019/RFG:2016/Угорщина, Італія CEI 0-21


  • Стандарт безпеки: IEC/EN62109-1:2010, IEC/EN62109-2:201




• Дисплей і комунікація



  • HMI: LCD, APP


  • BMS: CAN


  • EMS/лічильник: RS485 / RS485


  • Підтримуваний інтерфейс зв'язку: WIFI / GPRS



БАТАРЕЯ RITAR HV RESS-40KW

Високовольтний акумулятор для систем резервного живлення. Забезпечує високу ефективність роботи з високовольтними гібридними сонячними інверторами. Завдяки модульній конструкції дозволяє легко масштабувати батарею від 20 до 40 КВгод шляхом додавання або видалення батарейних модулів. Для складання не потрібні додаткові з'єднувальні проводи або інструмент.

Особливості

• Призматичні елементи LiFePO4 з тривалим терміном служби підходять для зберігання енергії


• Підтримка підключення від 4-х до 8-ми модулів


• Сертифікація елементів: UN38.3, ROHS, IEC62619, UL1973 та UL9540A


• Гнучка та проста установка


• Широкий діапазон робочих температур


• Строк служби >6000 циклів


• Інформативний дисплей SOC, RUN, ALARM


• Захист OVP, LVP, OCP, OTP, LTP


• Порт зв'язку CAN для інвертора

Характеристики

• Номінальна напруга: 409.6 В (вісім модулів)


• Діапазон напруги: 320~480 В


• Номінальна ємність: 8 x 100 А⋅год


• Загальна енергія: 40.9 кВт⋅год


• Макс. струм заряджання: 50 А


• Макс. струм розряджання: 50 А


• Струм імпульсного розряду: 100 A @ 10 с


• максимальна потужність інвертора 20.48 кВт


• Розміри: 600 х 450 х 1550 мм


• Вага: 376.1.4 кг


• Робоча вологість: 0~95% RH (без конденсації)


• Діапазон робочих температур:



  • Заряд: 0°C ~ +55°C


  • Розряд: -20°C ~ +55°C




• Строк служби: >6000 циклів


• Розрахунковий календарний термін служби: 10 років


• Інтерфейс підключення: CAN


• Захист: перенапруга, низька напруга, перевантаження по струму, перегрів, низька температура, коротке замикання

• Тип пакування: Картонна коробка
• Розмір пакування товара: 720х660х330 мм.
• Вага товару у пакуванні: 483 кг.
